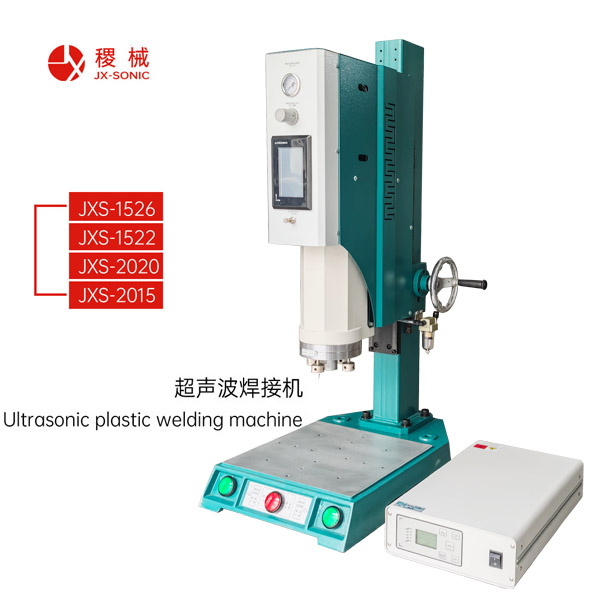

超聲波熔接機的振幅參數調整直接影響能量傳遞效率，需結合設備結構（換能器、變幅桿、模具）和材料特性分步操作，核心是“匹配能量需求+確保設備穩定”。以下是具體步驟：

 一、調整前的核心認知（關鍵前提）

1. 振幅的本質：振幅是超聲波振動的位移幅度（單位μm），由“換能器固有頻率+變幅桿放大倍數+模具增益”共同決定，設備面板的“振幅調節”通常是通過電路微調能量輸出，而非直接改變機械結構的振幅。

2. 安全紅線：振幅不可超過設備額定最大值（一般設備為100-150μm），否則會導致換能器、變幅桿過熱損壞，甚至模具開裂。

 二、具體調整步驟（5步精準操作）

 步驟1：根據材料確定振幅需求范圍

- 核心邏輯：材料硬度越高，所需振幅越大（硬材料需更強振動才能熔化），先從推薦范圍的中間值起步。

  - 軟質材料（PE、PP、橡膠）：30-50μm

  - 中硬材料（ABS、PS、PVC）：50-70μm

  - 硬質/高熔點材料（尼龍PA、亞克力PMMA、金屬端子）：70-90μm

- 操作：記錄目標材料對應的初始振幅范圍，例如焊接尼龍件，初始目標設定為70μm。

 步驟2：檢查機械結構的振幅匹配性

振幅的基礎是機械結構組合，需先確認硬件是否適配：

1. 變幅桿選型：變幅桿的“放大倍數”直接影響振幅（如1:1.5、1:2.0），倍數越高，振幅越大。若材料需要高振幅（如80μm），需確保變幅桿放大倍數≥1.5（低倍數桿無法達到高振幅）。

2. 模具安裝：模具需與變幅桿剛性連接（螺絲擰緊，無松動），且模具工作面平整（若變形會導致振幅分布不均）。

3. 設備空載測試：開機后不放置工件，啟動超聲波，聽設備聲音（正常為平穩高頻聲，無雜音/異響），若有異常噪音，說明機械結構不匹配，需先檢修（如重新安裝模具、更換變幅桿），禁止在異響狀態下調整振幅。

 步驟3：通過設備面板設定初始振幅

- 操作：

  1. 若設備有“振幅數值顯示”（部分高端機型），直接輸入步驟1確定的中間值（如70μm）；

  2. 若設備無數值顯示（僅檔位調節，如1-5檔），按“檔位→振幅對應表”（設備手冊提供）換算，例如3檔對應50-70μm，先設為3檔。

- 注意：初始設定后，保持壓力、時間為低參數（避免能量過高），僅測試振幅的基礎效果。

 步驟4：試焊驗證并微調振幅

每次調整幅度控制在5-10μm（或1個檔位），試焊后重點觀察3個指標：

1. 熔合效果：

   - 若熔合不足（焊接面發白、未完全熔化）：振幅偏小，增加5-10μm（如從70→75μm）；

   - 若熔合過度（材料燒焦、發黑、模具粘料）：振幅偏大，降低5-10μm（如從70→65μm）。

2. 工件變形：軟質材料若出現脆化、開裂，說明振幅過高（振動能量破壞分子結構），需降低振幅并配合延長焊接時間。

3. 設備負載：觀察功率表，若振幅調高后功率超過額定值的80%，需停止調高（可能導致換能器過熱），此時應通過更換高放大倍數的變幅桿來提升振幅，而非強行調大設備輸出。

 步驟5：批量驗證與鎖定振幅

- 連續試焊5-10件，檢查：

  1. 所有工件的熔合強度是否一致（如拉伸測試斷裂位置在母材而非焊接面）；

  2. 設備運行是否穩定（無過熱、無異常振動）。

- 若達標，記錄最終振幅值（包括機械結構組合：如“換能器+1:2變幅桿+模具，振幅75μm”），后續生產保持該組合不變。

 三、特殊情況處理

1. 振幅無法達到需求：

   - 原因：變幅桿放大倍數不足、模具重量過大（吸收振動能量）。

   - 解決：更換高倍數變幅桿（如1:2.5）、減輕模具重量（鏤空非工作面）。

2. 振幅分布不均（局部熔合差異）：

   - 原因：模具工作面不平行、變幅桿與模具同心度偏差。

   - 解決：重新研磨模具工作面、校準變幅桿與模具的安裝同心度。

 四、總結

振幅調整的核心是“機械結構打底+設備微調優化”，不可盲目依賴面板調節，需先確保換能器、變幅桿、模具的組合能覆蓋目標振幅范圍，再通過試焊驗證能量與材料的匹配度。需要某類材料（如金屬焊接）的振幅調整細節，可以告訴我，我會進一步補充。
